Station d’épuration semi‑collective
Tricel Combi
Traitez les eaux usées d’un site de 51 à 350 EH, avec une solution tout‑en‑un, pilotée automatiquement
- Flexible
- Connecté
- Monocuve
Quand choisir les stations d'épuration Tricel Combi ?
Exemples d’utilisation :
- Campings / stations balnéaires (forte saisonnalité)
- Hôtels, restaurants, commerces
- Écoles, villages, lotissements
Pour des projets < 50 EH en usage annuel, Tricel propose des microstations (Novo).
Exemple du Filtro 5 gravitaire – sortie basse
Exemple du Filtro 5 sortie haute

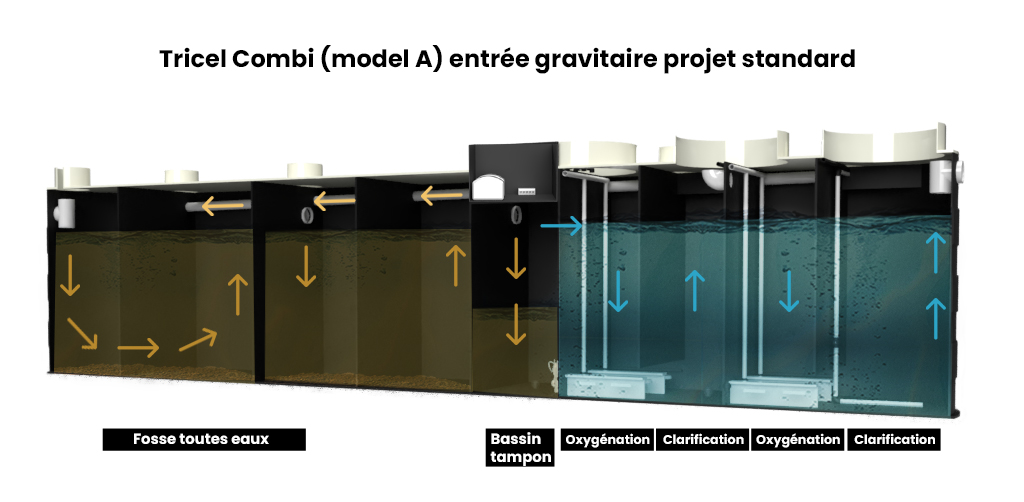

Comment fonctionne la Tricel Combi ?
Bénéfices :
- Autorégulation du traitement en fonction du débit entrant (pilotage automatique)
- Cuve PEHD résistante à l’H2S, recyclable en fin de vie, garantie 10 ans (structure).
- Entretien réduit et accès simplifié aux composants sur la durée de vie du produit.
Interagissez avec le Filtre Compact Tricel Filtro
- Explorez les annotations en cliquant sur les numéros correspondants (4ème icon en partant du haut à droite).
- Pour naviguer entre les différentes étapes du processus de traitement, utilisez le cercle jaune situé en bas à gauche. De même, le cercle vert en bas à gauche permet de passer à l’anatomie détaillée du filtre compact.
- Si vous souhaitez visualiser en réalité virtuelle (VR), cliquez sur le carré en haut à droite et scannez simplement le code QR avec votre téléphone.
- Pour vérifier les dimensions, cliquez sur l’icône de la règle.
- Pour télécharger une image du Filtro, utilisez l’icône de l’appareil photo dans le coin supérieur droit.
Schémas de principe : sortie basse et sortie haute

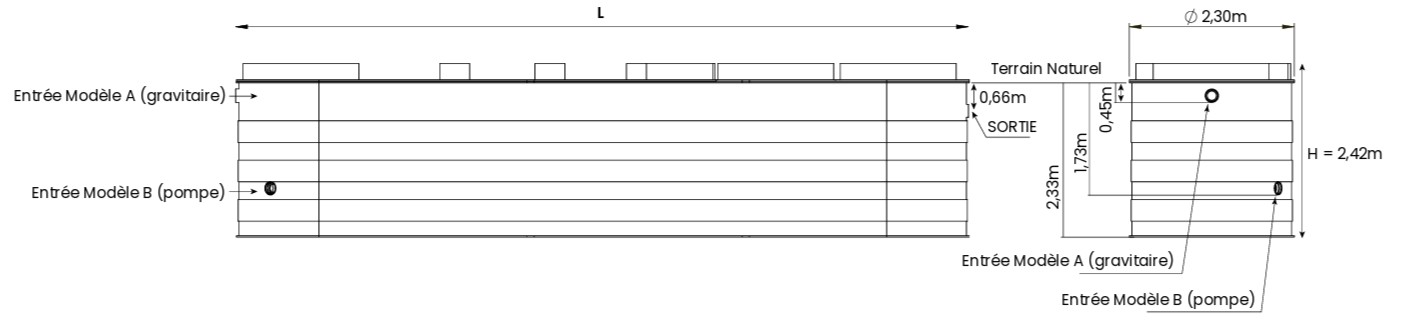

Dimensions & Dessins
| FILTRO 4 | FILTRO 5 | FILTRO 7 | FILTRO 10 | FILTRO 12 | FILTRO 15 | FILTRO 18 | FILTRO 24 - massif filtrant | FILTRO 30 - massif filtrant | FILTRO 36 - massif filtrant | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Numéro d’agrément Ministériel Gravitaire | 2024-009-ext01 | 2024-009 | 2024-009-ext02 | 2024-009-ext03 | 2024-009-ext04 | 2024-009-ext05 | 2024-009-ext06 | - | - | - | |
| Numéro d’agrément Ministériel Sortie Haute | 2024-011-ext01 | 2024-011 | 2024-011-ext02 | 2024-011-ext03 | 2024-011-ext04 | 2024-011-ext05 | 2024-011-ext06 | - | - | - | |
| Capacité de traitement nominale | EH | 4 | 5 | 7 | 10 | 12 | 15 | 18 | 24 | 30 | 36 |
| Volume du compartiment fosse toutes eaux | L | 2200 | 2800 | 3500 | 4700 | 6600 | 6900 | Plusieurs volumes disponibles Cuve A = 7350 Cuve B = 9930 Cuve C = 11740 | Massif filtrant uniquement | Massif filtrant uniquement | Massif filtrant uniquement |
| Longueur totale sortie basse / haute | cm | 210/265 | 260/315 | 360/415 | 460/515 | 560/615 | 660/715 | 820/875 | 460 | 560 | 660 |
| Largeur totale | cm | 164 | 164 | 164 | 164 | 164 | 164 | 164 | 164 | 164 | 164 |
| Hauteur totale | cm | 199 | 199 | 199 | 199 | 199 | 199 | 199 + 224 | 199 | 199 | 199 |
| Hauteur de la base au niveau du sol | cm | 191 | 191 | 191 | 191 | 191 | 191 | 191 + 216 | 191 | 191 | 191 |
| Diamètre entrée/sortie (basse/haute) | mm | Ø 100 / (Ø100 / Ø 40) | Ø 100 / (Ø100 / Ø 40) | Ø 100 / (Ø100 / Ø 40) | Ø 100 / (Ø100 / Ø 40) | Ø 100 / (Ø100 / Ø 40) | Ø 100 / (Ø100 / Ø 40) | Ø 100 / (Ø100 / Ø 40) | Ø 100 / (Ø100 / Ø 40) | Ø 100 / (Ø100 / Ø 40) | Ø 100 / (Ø100 / Ø 40) |
| Distance de la base au fil d’eau d’entrée | cm | 148 | 148 | 148 | 148 | 148 | 148 | 148 | 146,5 | 146,5 | 146,5 |
| Distance entre niveau du sol et fil d’eau d’entrée | cm | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 44,5 | 44,5 | 44,5 |
| Distance max. entre niveau du sol et fil d’eau d’entrée | cm | 93 | 93 | 93 | 93 | 93 | 93 | 93 | 94,5 | 94,5 | 94,5 |
| Hauteurs de réhausses disponibles | cm | 25 - 50 | 25 - 50 | 25 - 50 | 25 - 50 | 25 - 50 | 25 - 50 | 25 - 50 | 25 - 50 | 25 - 50 | 25 - 50 |
| Poids de la cuve | kg | 390/440 | 490/540 | 680/730 | 900/950 | 1090/1140 | 1260/1310 | 420+1030/1080 | 1100 | 1340 | 1600 |
| Page produit | Filtre compact 4 EH | Filtre compact 5 EH | Filtre compact 7 EH | Filtre compact 10 EH | Filtre compact 12 EH | Filtre compact 15 EH | Filtre compact 18 EH | Filtre compact 24 EH | Filtre compact 30 EH | Filtre compact 36 EH |
Pour les projets supérieurs à 18 EH, contactez-nous.
La gamme des Filtres Compacts Tricel Filtro
Filtre compact Tricel avec Fibre de Coco
Un média filtrant naturel
Le media filtrant utilisé est de la fibre de coco naturelle.
Les caractéristiques techniques de ce media le rendent très performant et simple d’utilisation. En effet, le type de fibre utilisé ne nécessite aucune opération de maintenance de type ratissage au cours de sa vie car le biofilm généré par le traitement n’imperméabilise pas la surface du media.
Ces fibres imputrescibles vont se consommer légèrement pendant toute leur durée de vie et un simple réassort de quelques kilos annuels sera suffisant pour maintenir les performances maximales du media filtrant.
- La lignine lui procure une grande rigidité, ce qui assure une bonne aération, essentielle pour un traitement efficace.
- 100% organique donc 100% valorisable
- Ne nécessite pas de renouvellement total couteux
- Aucune imperméabilisation (scarification) de la surface du média nécessaire annuellement

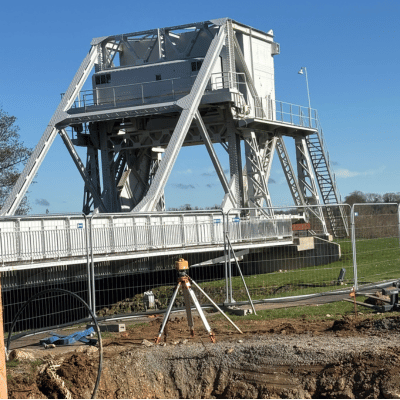

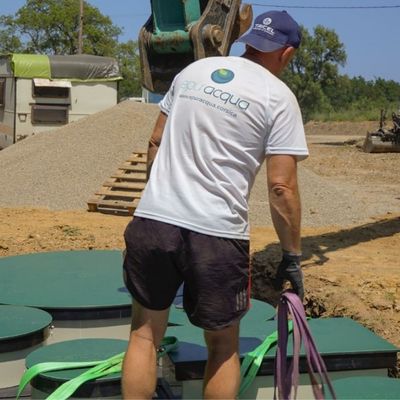

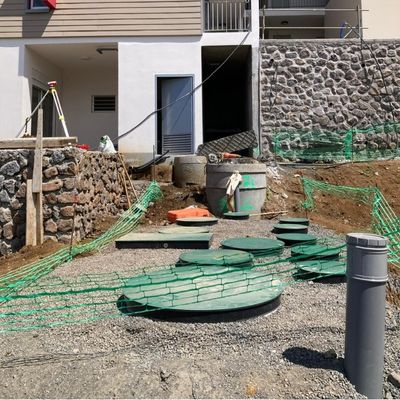

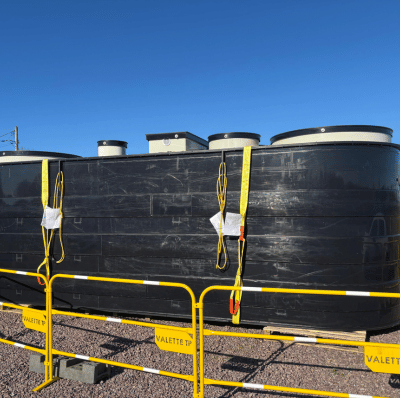

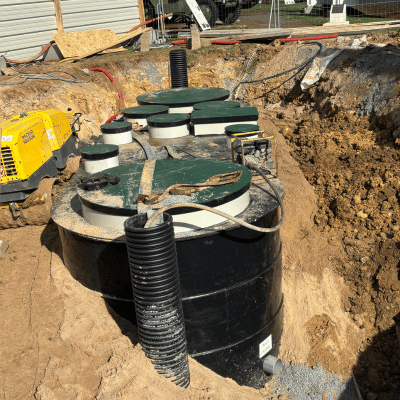

Chantiers & Installations
Le Tricel Filtro est particulièrement adapté aux résidences principales et secondaires. De plus, il gère très bien les variations de charges.
Monocuve jusqu’ à 15EH, il est non seulement facile à installer, mais présente également des avantages significatifs en termes de coûts réduits de transport, de manutention et d’installation.
En outre, il est disponible avec en sortie basse et sortie haute, ce qui lui permet de s’adapter à de multiples situations.
Le traitement s’ effectuant grace à la fibre de coco, le filtre compact Tricel Filtro n’a pas besoin d ‘électricité pour le traitement des eaux usées.
FAQ - Filtre Compact Tricel Filtro
Afin de bénéficier des 10 ans de garantie supplémentaires sur la cuverie, il vous suffit d’enregistrer votre cuve sur notre site. L’enregistrement doit être fait dans un délai de 3 mois après l’achat du produit.
Plus d’information sur les garanties contractuelles sont disponibles sur le manuel (page 17-19).
Après l’achat de votre station, vous disposez de 3 mois pour enregistrer votre produit afin de bénéficier de cette extension.
Faites une demande sur notre site, la personne qui s’occupe de votre département vous recontactera dans les plus brefs délais afin de discuter de votre projet/vos besoins.
Non, il n’y a pas besoin de changer la fibre de coco. Cependant les fibres imputrescibles vont se consommer légèrement pendant toute leur durée de vie et un simple réassort de quelques kilos annuels sera suffisant pour maintenir les performances maximales du media filtrant.
A noter, contrairement à d’autres médias filtrants, la fibre de coco ne nécessite aucune opération de maintenance de type ratissage au cours de sa vie car le biofilm généré par le traitement n’imperméabilise pas la surface du media.
Oui, entretien et maintenance doivent être assurés comme décrits dans le manuel, voir section :
- Contrat d’entretien
- Entretien semestriel
- Entretien annuel
Quand requise, la vidange du compartiment de décantation primaire est à réaliser conformément aux prescriptions données dans le manuel.
Oui.
La ventilation est vitale pour le bon fonctionnement du dispositif et pour éviter toute nuisance olfactive. Elle devra être conforme au NF DTU 64.1 (pour le compartiment anaérobie):
• La ventilation primaire, d’un ø100 mm minimum situé sur la canalisation de chute des eaux usées permettra un apport d’air dans le dispositif et évitera le phénomène de décompression. Elle sera sur le prolongement de la canalisation des eaux usées à minimum 1 mètre d’ouvrants ou d’autres ventilations.
• La ventilation secondaire, d’un ø100 mm minimum, est indépendante, aussi rectiligne que possible, sans contrepente et en utilisant des coudes inférieurs ou égaux à 45°. Elle sera piquée à l’emplacement prévu à cet effet sur la cuve. Elle extraira les gaz émanant du dispositif à l’aide d’un extracteur statique ou éolien situé au minimum à 40 cm au-dessus du faîtage de l’habitation et à minimum 1 mètre d’ouvrants ou d’autres ventilations.
• L’apport d’air pour le compartiment du massif filtrant, est assuré soit par un champignon de ventilation (pourvu d’une grille anti-moustiques) piqué sur la canalisation de sortie du filtre compact, rapporté au niveau du sol, ou bien par une mise à l’air libre des équipements en aval de la cuve (canalisation de rejet des eaux traitées, poste de relevage de la marque Tricel, chambre de prélèvement,…) s’ils ne sont pas équipés d’un clapet antiretour empêchant l’entrée d’air.
Pour plus d’information, consultez notre guide d’utilisation.
Pour les précautions d’installation et d’utilisation, veuillez vous référer au guide d’utilisation.
Oui, le filtre compact Tricel Filtro est adapté aussi bien pour les résidences principales et les résidences secondaires; ainsi que, sous réserve de validation par une étude de filière, pour les hôtels, campings, regroupements d’habitations etc.
Des réhausses, kits anti-moustique et option sortie haute sont disponibles. Plus d’informations sur notre guide d’installation/d’utilisation.
Ce qui différencie Tricel
MARQUE FRANÇAISE
Une fabrication française dans nos deux usines de Poitiers et d’Avignon, avec une implantation globale et une distribution dans plus de 50 pays. Une réussite qui est due à la qualité de son produit, de son service et du service après-vente.
UNE EXPERTISE UNIQUE
Assimiler, améliorer et créer des solutions innovantes qui répondent aux besoins du marché. Une expérience dans le domaine de l’assainissement avec plus de 60 000 installations dans le monde.
DES SERVICES SUR-MESURE
Un suivi et un accompagnement local réalisés par l’un de nos concessionnaires, c’est la force de Tricel France. Une assistance technique, un SAV réactif et fiable sont des services essentiels pour les professionnels.
